Brand: CHIARAVALLI GROUP

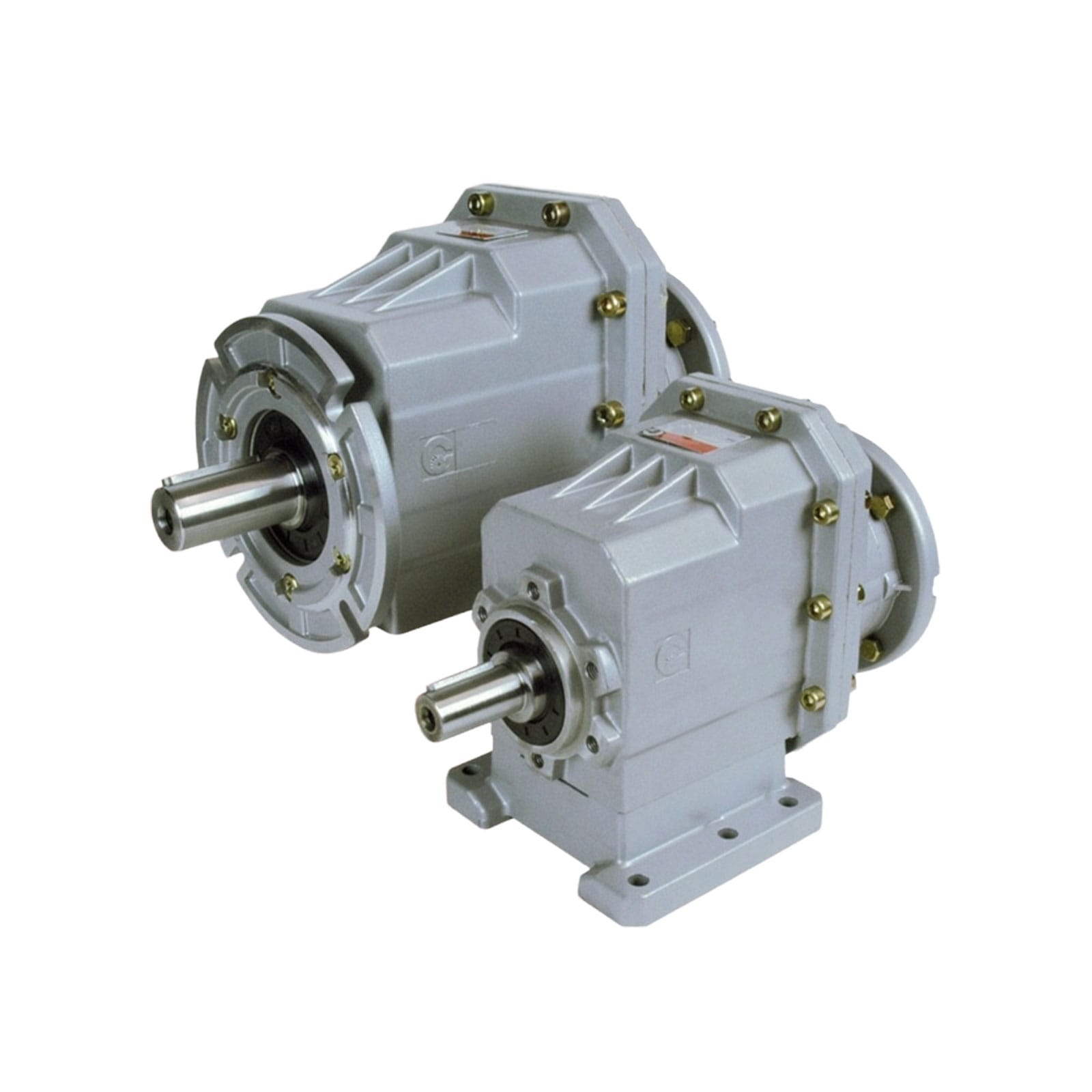

CHC 25 1:12,1 P.90 B5 Riduttore Chiaravalli

Riduttore CHC 25 1:12,1 P.90 B5 Riduttore di giri professionale per industria, agricoltura e trasporti Il Riduttore CHC 25 1:12,1 P.90 B5 di Chiaravalli è un riduttore destinato a impieghi professionali nei settori industriale, agricolo e dei trasporti. È pensato per la riduzione di velocità e l’aumento della coppia su trasmissioni meccaniche e si distingue per la costruzione in ghisa, gli ingranaggi temprati e la buona resistenza all’usura. Il rapporto di riduzione 1:12,1, la predisposizione per montaggio B5 e la possibilità di collegamento a pulegge o giunti lo rendono una soluzione versatile per molte applicazioni operative.

Caratteristiche principali Riduttore con rapporto di riduzione 1:12,1 Montaggio B5 con predisposizione P.90 Corpo in ghisa EN-GJL Ingranaggi cementati e rettificati Alberi in acciaio rettificato Cuscinetti radiali a rulli e a sfera Tenute paraolio e guarnizioni NBR Lubrificazione con olio industriale EP Predisposizione per montaggio puleggia o flange Facilità di manutenzione e lunga vita operativa Peso contenuto e ingombro ottimizzato

Applicazioni del riduttore CHC 25 1:12,1 Industria Adatto per trasmissioni su nastri trasportatori, mescolatori, macchine utensili e impianti di processo dove è richiesta una riduzione affidabile della velocità. La robustezza dei materiali lo rende idoneo ad impieghi continuativi in ambienti produttivi. Agricoltura Indicazione per macchine agricole trainate o portate come pompe, ventilatori e sistemi di movimentazione, purché non esposti a carichi d’urto eccessivi. Può essere integrato su macchine tramite flange o pulegge per adattarsi a diversi alberi motore. Trasporti Utilizzabile su elementi di bordo di veicoli industriali e macchine per il trasporto, consentendo un innesto semplice e un’efficace trasmissione di coppia nelle operazioni di carico e scarico.

Specifiche meccaniche Rapporto di riduzione (i): 1:12,1 Coppia nominale: 90 Nm Velocità massima di ingresso: 1500 rpm Montaggio: B5 Predisposizione: P.90 Temperatura di esercizio: -20°C ÷ +80°C Grado di protezione: IP54 (in base all’installazione) In fase di installazione è necessario verificare il livello dell’olio, l’allineamento degli alberi e il corretto fissaggio; la lubrificazione deve essere eseguita secondo le indicazioni del produttore prima dell’avviamento.

Specifiche tecniche e materiali Corpo: ghisa EN-GJL Ingranaggi: acciaio da cementare e rettificare Alberi: acciaio al C45 rettificato Cuscinetti: marche qualificate Montaggi e flange: predisposizione P.90 Guarnizioni: NBR Lubrificazione: olio minerale EP o sintetico su richiesta La configurazione con montaggio B5 consente il collegamento diretto a motori con flange standard e l’innesto tramite puleggia o giunto in funzione dell’applicazione.

Dimensioni e ingombri Larghezza (W): 160 mm Lunghezza (L): 210 mm Altezza (H): 175 mm Peso: 7,8 kg

Avvertenze d’uso Non adatto a impieghi in atmosfere esplosive o in presenza di agenti chimici altamente corrosivi Non utilizzare per trasmissione di fluidi o in ambienti con rischio di incendio Prima dell’impiego verificare la compatibilità meccanica con il motore e la corretta lubrificazione È necessario rispettare le coppie di serraggio e le procedure di allineamento durante l’installazione Questo riduttore rappresenta una soluzione affidabile e versatile per chi cerca un prodotto professionale adatto a impieghi in ambito industriale, agricolo e nel settore dei trasporti.
