Brand: CHIARAVALLI GROUP

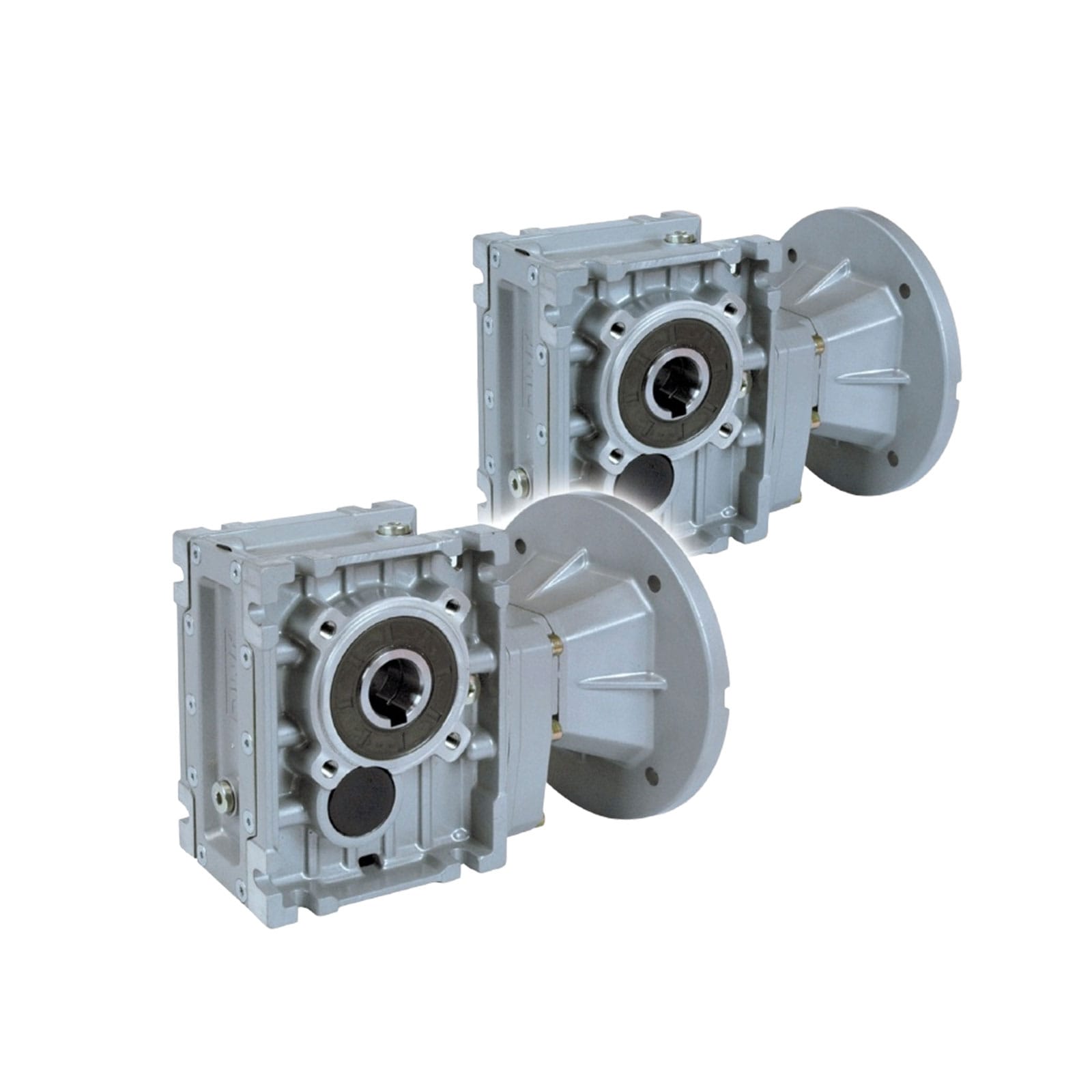

CHO 62 1:20 Riduttore Ortogonale Chiaravalli

Riduttore CHO 62 1:20 Riduttore ortogonale compatto per industria, agricoltura e automazione

Il Riduttore Ortogonale CHO 62 1:20 di Chiaravalli è un riduttore a ingranaggi progettato per impieghi professionali nei settori industriale, agricolo e dell’automazione. È pensato per la riduzione di velocità e l’aumento della coppia in macchine e impianti e si distingue per la costruzione compatta, l’albero di uscita temprato e la buona resistenza all’usura. Il rapporto fisso 1:20, la capacità di trasmettere coppie anche a regimi di ingresso elevati e la possibilità di montaggio in spazi ristretti lo rendono una soluzione versatile per molte applicazioni operative.

Caratteristiche principali

Riduttore ortogonale con rapporto di riduzione 1:20

Coppia nominale fino a 120 Nm

Velocità massima di ingresso fino a 1500 rpm

Albero di uscita temprato diametro 25 mm

Corpo compatto in alluminio verniciato

Ingranaggi in acciaio cementato ad alta resistenza

Cuscinetti a rulli per lunga durata

Tenute di uscita in NBR

Possibilità di montaggio flangiato o a piede

Funzionamento anche a regimi intermittenti

Predisposizione per montaggio puleggia o pignone

Peso di 3,2 kg

Applicazioni del riduttore CHO 62 1:20

Industria

Adatto per riduzioni di velocità su nastri, macchine utensili leggere, elementi di trasmissione e sistemi di movimentazione. La compattezza e la robustezza lo rendono idoneo per impianti con esigenze di spazio ridotto.

Agricoltura

Indicata per trasmissione su attrezzature agricole, macchine per movimentazione e apparecchiature ausiliarie, purché le condizioni operative non prevedano carichi d’urto eccessivi. Può essere integrato a gruppi di trasmissione mediante pulegge o rinvii angolari.

Automazione

Ideale per applicazioni di automazione e impianti di confezionamento dove è richiesta una riduzione precisa del numero di giri e affidabilità nel tempo. Facilmente integrabile con motori elettrici standard.

Specifiche meccaniche

Rapporto di riduzione: 1:20

Coppia nominale: 120 Nm

Velocità massima ingresso: 1500 rpm

Diametro albero uscita: 25 mm

Flangia di ingresso standard per accoppiamento motore

Grado di protezione: IP54 (in funzione del montaggio)

Temperatura operativa: -20°C ÷ +80°C

Durante l’installazione verificare il corretto allineamento e il fissaggio degli organi di trasmissione; lubrificare secondo le indicazioni del produttore prima dell’avviamento.

Specifiche tecniche e materiali

Corpo: alluminio pressofuso verniciato

Ingranaggi: acciaio cementato e rettificato

Albero: acciaio temprato

Cuscinetti: cuscinetti a rulli lubrificati

Guarnizioni: NBR

Lubrificazione: grasso sintetico di lunga durata

Predisposizione: puleggia 1 Z120

Il progetto modulare consente il montaggio diretto su motori in funzione continua e l’innesto semplice con accessori standard.

Dimensioni e ingombri

Larghezza (W): 110 mm

Lunghezza (L): 95 mm

Altezza (H): 120 mm

Peso: 3,2 kg

Avvertenze d’uso

Non adatto a carichi d’urto superiori ai valori nominali

Non utilizzare in presenza di polveri abrasive senza adeguata protezione

Non montare in ambienti con rischio di esplosione senza opportune certificazioni

Prima dell’impiego è necessario verificare la compatibilità delle condizioni di carico e la lubrificazione prevista

Questo riduttore rappresenta una soluzione affidabile e versatile per chi cerca un prodotto professionale adatto a impieghi in ambito industriale, agricolo e nell’automazione.
