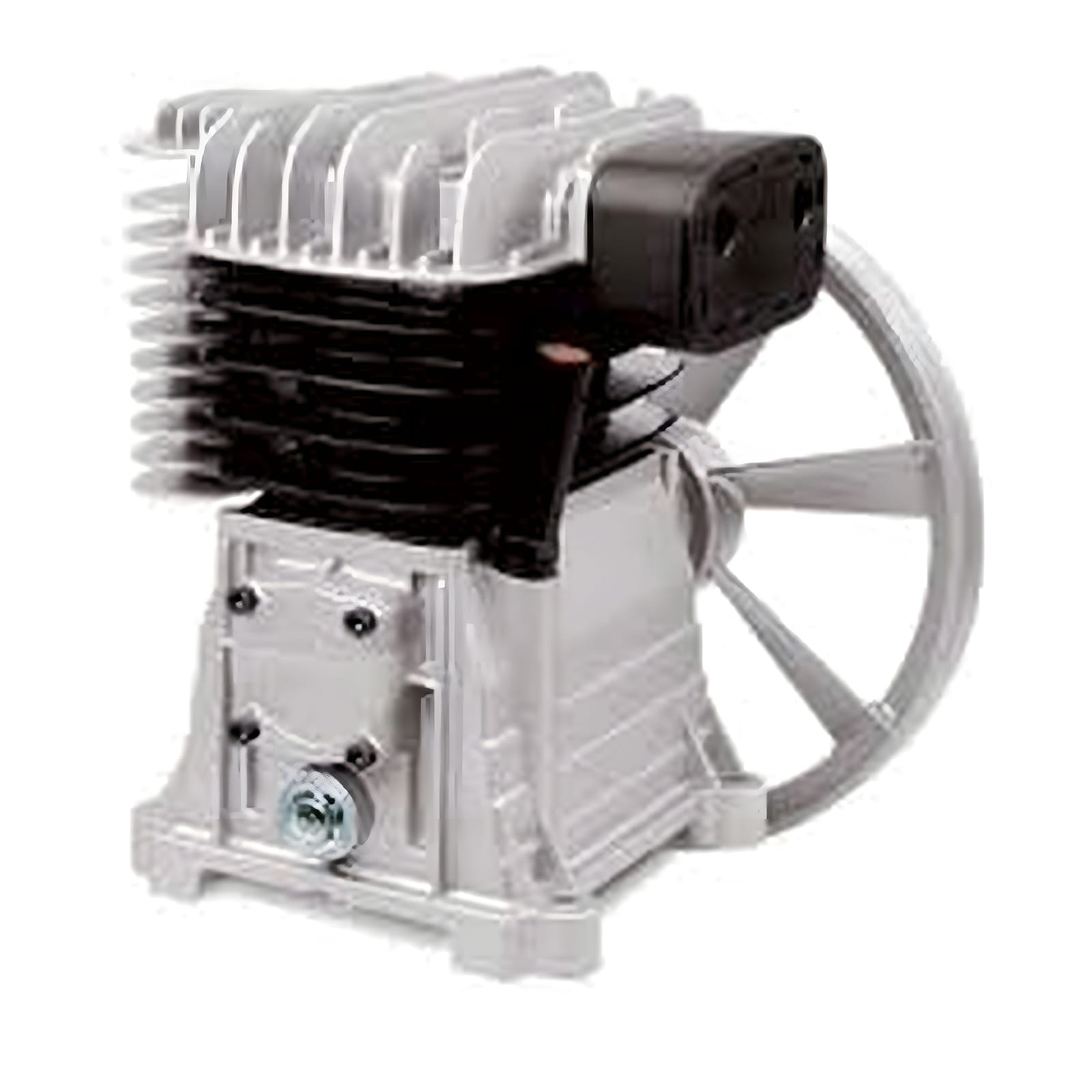

GS 17 AC 004 Gruppo Pompante: Gruppo pompante GIS GS17 AC 004 per compressori a pistoni
Aria compressa – Compressori a cinghia
Testa compressore a pistoni monostadio lubrificata
Il Gruppo pompante GIS GS17 AC 004 è una testa compressore a pistoni monostadio lubrificata per sistemi di aria compressa con trasmissione a cinghia. È indicato come ricambio o componente tecnico per compressori compatibili, quando servono dati chiari su aria aspirata, pressione massima, numero di giri e potenza motore richiesta. La configurazione con cilindri in ghisa, piastre valvole in acciaio e lamelle in acciaio inox è coerente con l’impiego su gruppi pompanti mono e bicilindrici monostadio.
Il codice produttore GS17 AC 004 e i riferimenti equivalenti permettono di verificare la compatibilità con il gruppo esistente e con i kit di manutenzione indicati nei dati tecnici. La presenza di volani plurialettati equilibrati favorisce il raffreddamento del gruppo e la corretta trasmissione, mentre il filtro aria completo e i kit dedicati semplificano l’identificazione dei componenti associati.
Caratteristiche principali
- Aria aspirata in Litri/min: 330 Litri/min (19,8 m³/h)
- Aria aspirata in CFM: 11,6 CFM
- Numero di giri: 1.550
- Pressione massima in bar: 10 bar
- Pressione massima in psi: 145 psi
- Potenza motore in kW: 2,2 kW
- Potenza motore in HP: 3 HP
Prestazioni e compatibilità d’impiego
L’aria aspirata di 330 Litri/min e la pressione massima di 10 bar rendono il gruppo adatto a compressori a pistoni compatibili destinati alla produzione di aria compressa. Il funzionamento monostadio e il regime di 1.550 giri sono dati utili per confrontare il componente con il compressore presente e con il motore previsto.
La trasmissione a cinghia consente l’abbinamento con pulegge e cinghie del compressore compatibile. I volani plurialettati equilibrati contribuiscono alla ventilazione del gruppo durante il lavoro e supportano la trasmissione del moto, secondo le caratteristiche verificate per questa famiglia di gruppi pompanti.
Caratteristiche costruttive
La costruzione comprende cilindri in ghisa, piastre valvole in acciaio e lamelle in acciaio inox. Sono identificati anche carter lavorato, volano plurialettato equilibrato, cuscinetto, filtro aria completo e kit piastra valvole; questi riferimenti aiutano a riconoscere componenti, ricambi e accessori compatibili con il gruppo pompante.
- Cilindri: 2
- Stadi: 1
- Materiale piastre valvole: Piastre valvole in acciaio
Perché scegliere GS17 AC 004
GS17 AC 004 è indicato quando serve un gruppo pompante GIS con dati prestazionali definiti e componenti identificabili tramite codici confermati. La combinazione di cilindri in ghisa, piastre valvole in acciaio, lamelle in acciaio inox e volano plurialettato equilibrato offre una base costruttiva adatta alla sostituzione su compressori compatibili con trasmissione a cinghia, senza ricorrere a dati non verificati.
