Brand: CHIARAVALLI GROUP

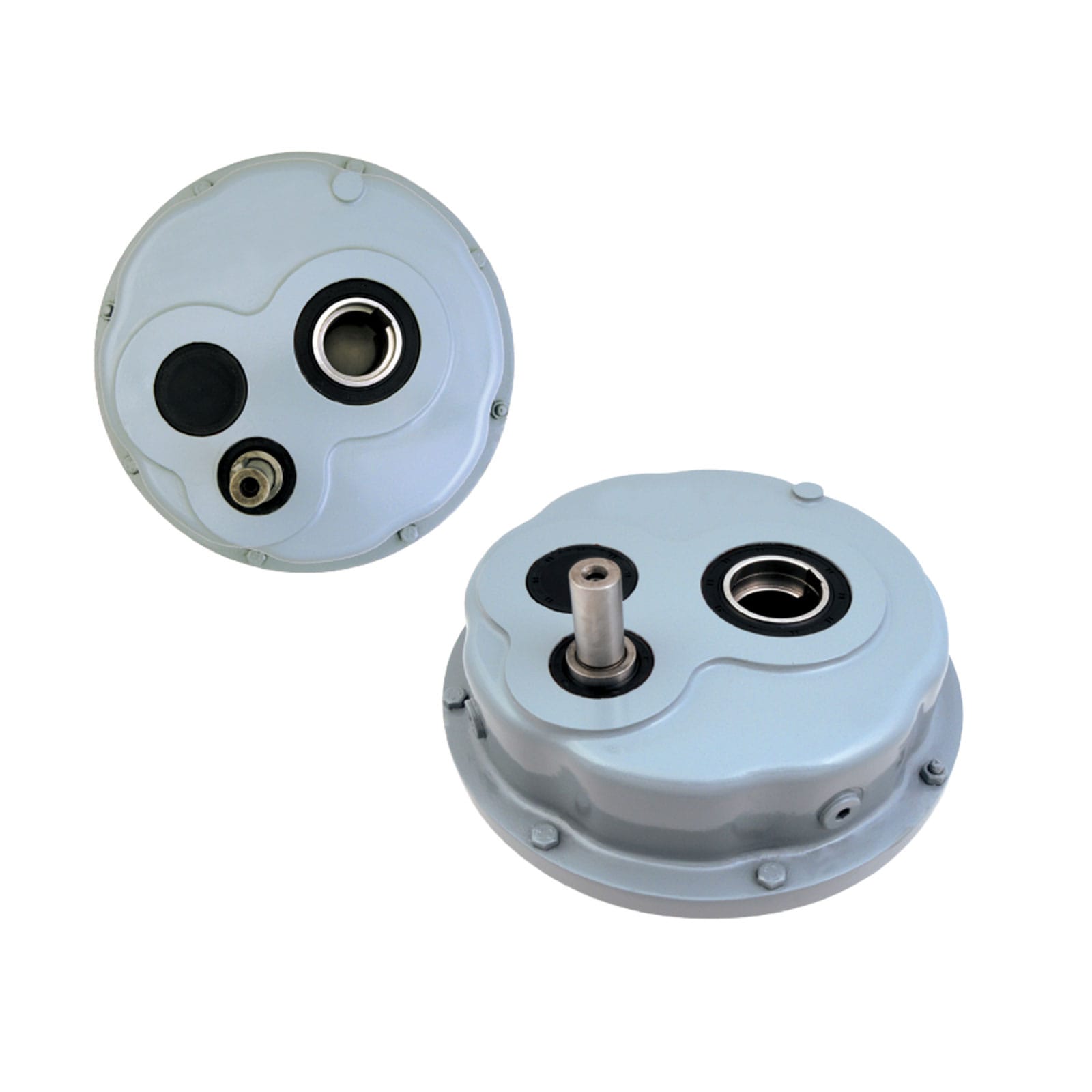

CHA 35/2/35 1:15 Riduttore Chiaravalli

CHA 35/2/35 1:15 Riduttore Chiaravalli Riduttore industriale a basso rapporto per impieghi in linea e trasmissione

Il Riduttore Chiaravalli CHA 35/2/35 1:15 è un riduttore di giri progettato per impieghi professionali in ambito industriale, macchine agricole e applicazioni di trasporto. È pensato per trasferire potenza con affidabilità, offrendo un rapporto di riduzione stabile e una coppia in uscita elevata grazie agli ingranaggi elicoidali temprati e alla carcassa in ghisa che assicura buona resistenza meccanica e durata nel tempo. La compattezza dell’unità, le opzioni di montaggio flangiato e la predisposizione per accoppiamento diretto lo rendono una soluzione versatile per molte configurazioni meccaniche.

Caratteristiche principali

• Riduttore a rapporto fisso 1:15, modello CHA 35/2/35
• Coppia nominale in uscita elevata, adatta a carichi continuativi
• Montaggio flangia e staffe di fissaggio per installazioni compatte
• Ingranaggi elicoidali temperati per funzionamento silenzioso e durata
• Corpo in ghisa sferoidale per elevata resistenza meccanica
• Alesaggi degli alberi predisposti per collegamenti standard
• Cuscinetti a sfere e rulli di precisione per carichi radiali e assiali
• Tenute paraolio per protezione dall’ingresso di polveri e contaminanti
• Lubrificazione a bagno d’olio con riempimento e tappi di controllo
• Possibilità di montaggio con accoppiamento diretto a motori elettrici
• Predisposizione per accessori di collegamento e frizioni meccaniche
• Peso contenuto per la categoria, facilitando le operazioni di integrazione

Applicazioni del riduttore CHA 35/2/35
Industria

Adatto per impianti di produzione, nastri trasportatori, unità di movimentazione e macchine utensili dove è richiesta una riduzione affidabile di giri e un trasferimento di coppia stabile. La costruzione robusta lo rende idoneo ad ambienti produttivi con esposizione a carichi variabili.

Macchine agricole

Indicato per applicazioni su macchine agricole e attrezzature trainate o semoventi che richiedono riduzioni di velocità e aumento della coppia, purché l’uso sia compatibile con le condizioni di esercizio e la manutenzione periodica del lubrificante.

Trasporti

Può essere impiegato in applicazioni su veicoli d’opera leggeri, rimorchi con azionamenti meccanici e piccoli impianti di carico/scarico installati a bordo, migliorando praticità e affidabilità operativa grazie alla semplicità di comando e montaggio.

Specifiche meccaniche
Rapporto di riduzione: 1:15
Coppia nominale in uscita: 350 Nm (valore indicativo, verificare il modello specifico)
Velocità massima in ingresso: 3000 rpm
Efficienza tipica: 95% circa
Alesaggi alberi standard: ingresso ø20 mm / uscita ø25 mm (su richiesta varianti)
Lubrificazione: bagno d’olio con grado e quantità specifica per applicazione
Temperatura di esercizio: -20°C ÷ 80°C, controllare condizioni operative

In fase di installazione è necessario verificare allineamento, fissaggi e corretta quantità di lubrificante; dopo il primo avviamento controllare l’assenza di rumori anomali e le fughe d’olio nelle normali condizioni di utilizzo.

Specifiche tecniche e materiali

• Corpo: ghisa sferoidale
• Ingranaggi: acciaio cementato e temprato
• Alberi: acciaio ad alta resistenza, finitura rettificata
• Cuscinetti: a sfere e rulli di precisione
• Tenute: paraolio ad alte prestazioni
• Lubrificante: olio specifico per riduttori
• Predisposizione: attacco flangiato per motore standard

Il riduttore CHA 35/2/35 è stato progettato per assicurare un trasferimento di potenza efficiente e durevole, con attenzione alla facilità di integrazione su impianti che richiedono manutenzione limitata e massima affidabilità.
Dimensioni e ingombri
Larghezza (W): 150 mm
Lunghezza (L): 200 mm
Altezza (H): 160 mm
Peso: 6,2 kg
Avvertenze d’uso
Non adatto per applicazioni con carichi d’urto estremi senza adeguata protezione
Non idoneo per utilizzo in atmosfere esplosive o in presenza di gas infiammabili senza certificazioni specifiche
Prima dell’impiego verificare l’allineamento degli alberi e la corretta lubrificazione
Controllare periodicamente il serraggio dei fissaggi e l’assenza di usura anomala

Questo riduttore rappresenta una soluzione affidabile e versatile per chi cerca un prodotto professionale adatto a impieghi industriali, agricoli e nel settore dei trasporti.
