Brand: CHIARAVALLI GROUP

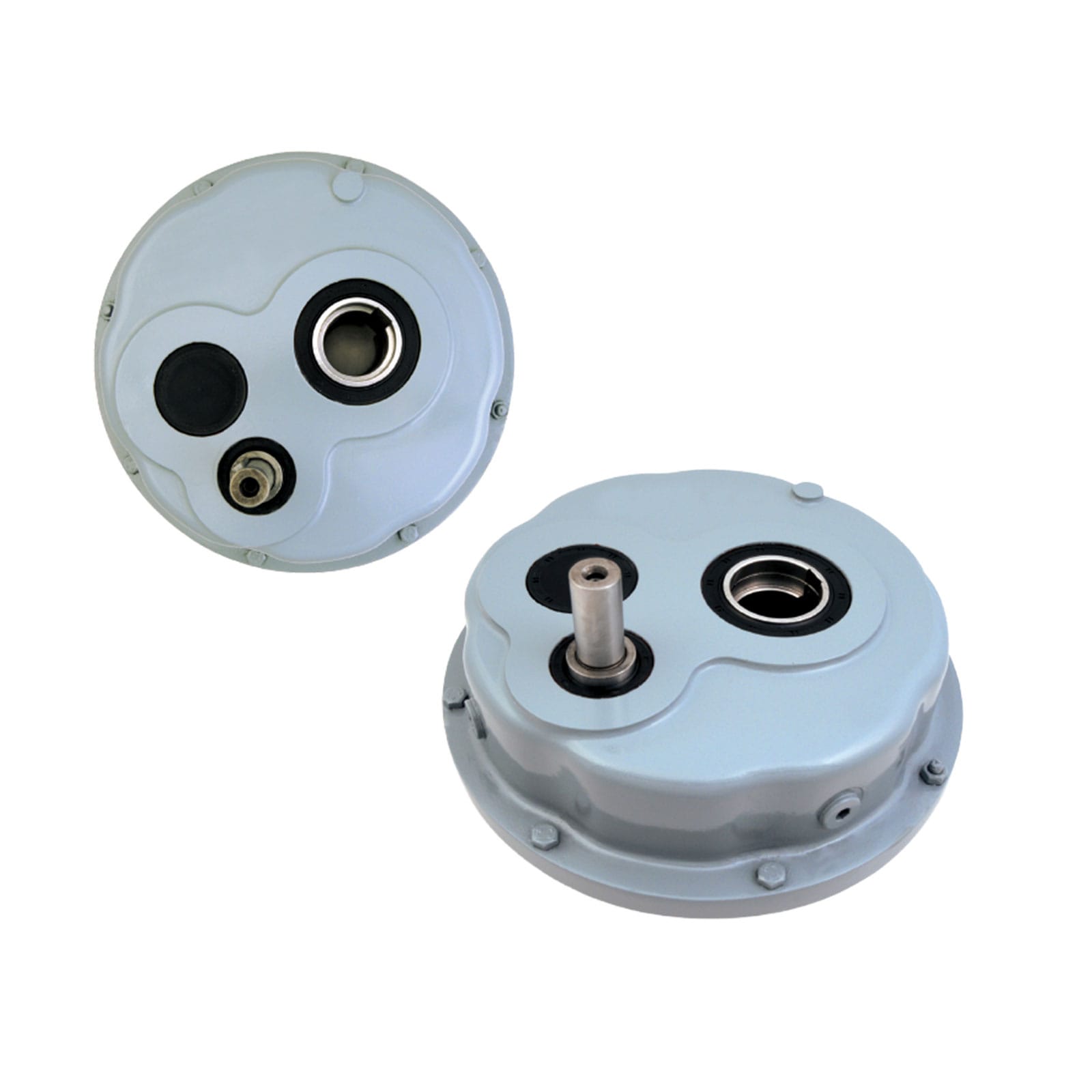

CHA 40/2/40 1:15 Riduttore Chiaravalli

CHA 40/2/40 1: 15 Riduttore Chiaravalli Riduttore di giri professionale per industria, agricoltura e trasporti

Il Riduttore Chiaravalli CHA 40/2/40 1: 15 è un riduttore di giri progettato per impieghi professionali nei settori industriale, agricolo e dei trasporti. È destinato alla trasmissione affidabile di potenza e alla riduzione di velocità in presenza di carichi variabili, e si distingue per la costruzione robusta, la presenza di ingranaggi rettificati e la buona resistenza all’usura. La disponibilità del rapporto 1:15, il funzionamento con lubrificazione a bagno d’olio e la possibilità di montaggio in più posizioni lo rendono una soluzione versatile per molte applicazioni operative.

Caratteristiche principali

Riduttore con rapporto 1:15

Potenza nominale fino a 4 kW

Coppia massima in uscita fino a 60 Nm

Alberi ingresso/uscita con diametro standard 25 mm

Flange e boccole di montaggio compatibili con attacchi motore IEC

Corpo in ghisa sferoidale per elevata rigidità

Ingranaggi elicoidali/rettificati per funzionamento silenzioso

Cuscinetti a sfera di precisione per lunga durata

Tenute assiali e radiali per protezione contro polvere e contaminanti

Lubrificazione a bagno d’olio con tappo di carico e scarico

Possibilità di montaggio orizzontale e verticale

Predisposizione per accoppiamenti elastici o frizioni meccaniche

Peso indicativo di 8,3 kg

Applicazioni del riduttore CHA 40/2/40 1:15

Industria

Adatto per riduzione di velocità su nastri trasportatori, macchine utensili leggere, unità di azionamento e linee di produzione dove è richiesta precisione di posizionamento e affidabilità continuativa.

Agricoltura

Indicata per applicazioni su attrezzature agricole come movimentazione, trinciatura leggera e sistemi di dosaggio, purché il funzionamento avvenga con manutenzione regolare e senza ingressi di particolato eccessivo.

Trasporti

Può essere impiegata su veicoli commerciali e impianti montati a bordo per azionamenti ausiliari, consentendo un montaggio semplice e una gestione operativa pratica grazie alla compatibilità con attacchi motore standard.

Specifiche meccaniche

Rapporto di riduzione: 1:15

Potenza nominale: 4 kW

Coppia massima in uscita: 60 Nm

Velocità massima di ingresso: 3000 rpm

Diametro albero ingresso/uscita: 25 mm

Tipo di montaggio: flangia/bronza standard

Grado di protezione dei cuscinetti: IP54 con coperture opzionali

Temperatura d’esercizio: -20°C ÷ +90°C

Peso: 8,3 kg

In fase di installazione è necessario fissare correttamente il riduttore alla struttura portante, riempire inizialmente il carter con il lubrificante raccomandato e verificare l’allineamento con l’albero motore; una corretta messa in servizio evita usure premature e garantisce le prestazioni attese.

Specifiche tecniche e materiali

Corpo riduttore: ghisa sferoidale

Ingranaggi: acciaio cementato e rettificato

Alberi: acciaio legato temprato

Guarnizioni: NBR

Cuscinetti: a sfere di precisione

Lubrificante: olio minerale specifico per ingranaggi

L’alloggiamento e la disposizione degli ingranaggi permettono l’accoppiamento diretto con motori elettrici o motori a combustione mediante opportuni giunti elastici; la predisposizione per montaggi e flange facilita l’integrazione su macchine e impianti.

Dimensioni e ingombri

Larghezza (W): 120 mm

Lunghezza (L): 150 mm

Altezza (H): 110 mm

Peso: 8,3 kg

Avvertenze d’uso

Non idoneo a carichi superiori alle specifiche nominali

Non utilizzare in ambienti con presenza di particolato abrasivo senza adeguata protezione

Evitare il funzionamento senza lubrificante o con lubrificante non idoneo

Non adatto per ambienti con rischio di esplosione senza certificazioni specifiche

Prima dell’impiego verificare correttamente il dimensionamento e la compatibilità con l’applicazione

Questo riduttore rappresenta una soluzione affidabile e versatile per chi cerca un prodotto professionale adatto a impieghi in ambito industriale, agricolo e nel settore dei trasporti.
