Brand: CHIARAVALLI GROUP

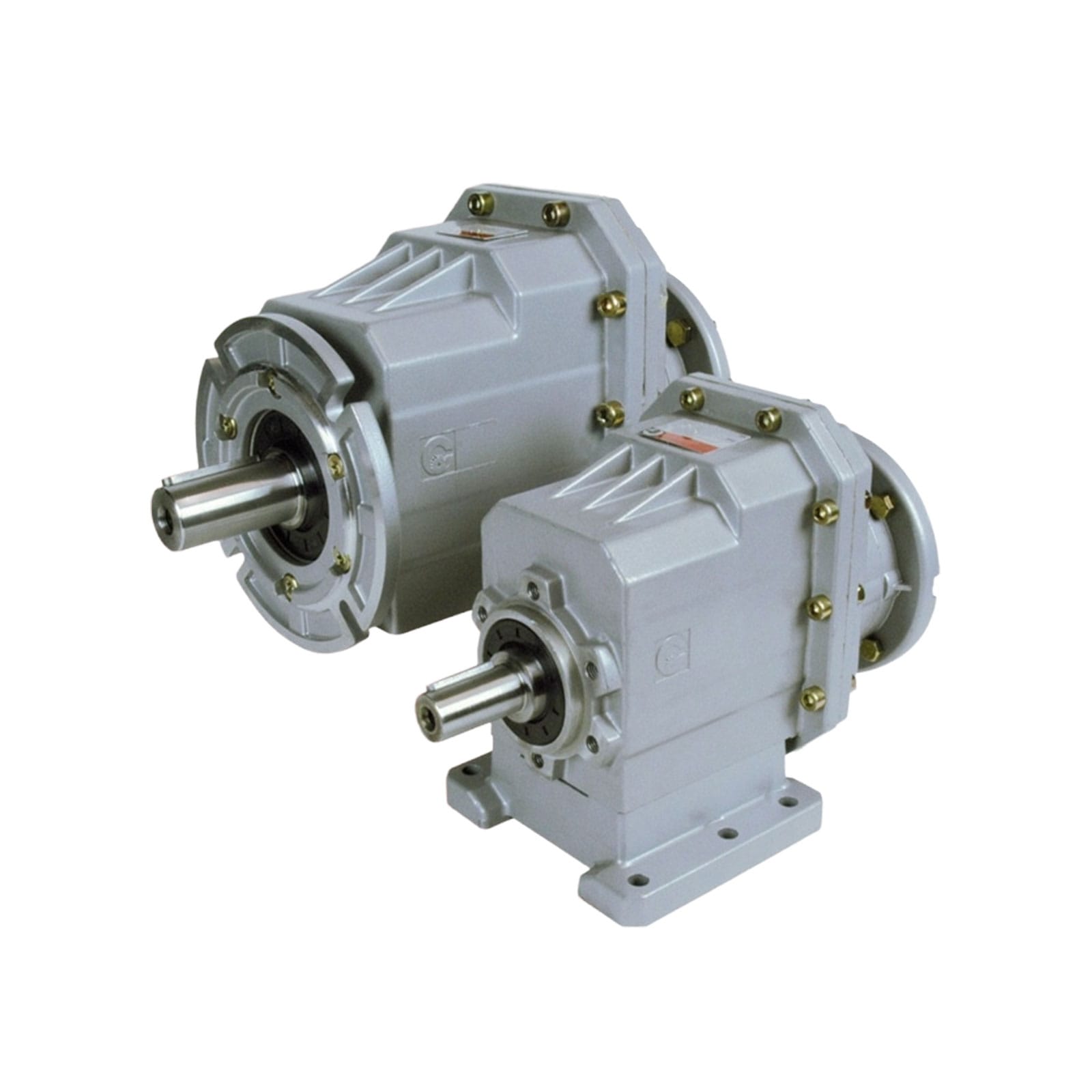

CHC 20 1:23,6 P80 Riduttore Chiaravalli

CHC 20 1:23,6 P80 Riduttore Chiaravalli Riduttore di giri professionale per macchine industriali, automazione e trasmissioni

Il Riduttore Chiaravalli CHC 20 1:23,6 P80 è un riduttore di giri progettato per impieghi professionali nei settori industriale, dell’automazione e delle trasmissioni meccaniche. È pensato per la riduzione della velocità e l’aumento della coppia in trasmissioni con esigenze di precisione angolare e durata prolungata; si distingue per la costruzione robusta, la finitura di qualità e la predisposizione per attacco P80 che facilita l’integrazione su linee e macchine. La combinazione di rapporto elevato, basso gioco e facilità di montaggio lo rende una soluzione versatile per molte applicazioni operative.

Caratteristiche principali

Riduttore di giri con rapporto di riduzione 1:23,6

Attacco P80 per collegamento a pulegge e flange standard

Progettato per applicazioni industriali e di automazione

Basso gioco angolare per posizionamento preciso

Ingranaggi rettificati per lunga durata e silenziosità

Albero in acciaio temprato e trattato

Cuscinetti di supporto dimensionati per carichi radiali e assiali

Grado di efficienza elevato nelle condizioni nominali di lavoro

Predisposizione per lubrificazione e manutenzione agevole

Corpo compatto e design per montaggio flessibile

Protezione contro polvere e spruzzi secondo norme costruttive standard

Possibilità di integrazione con sistemi a puleggia e frizioni meccaniche

Peso di 2,8 kg

Applicazioni del riduttore CHC 20 1:23,6 P80

Industria

Adatto a impieghi su macchine utensili, trasmissioni di linea, sistemi di movimentazione e macchinari industriali dove è richiesta una riduzione stabile e precisa della velocità. La costruzione robusta garantisce affidabilità in ciclo continuo e ridotti interventi di manutenzione.

Automazione

Indicato per sistemi di automazione e confezionamento, robotica leggera e azionamenti di posizione; il basso gioco angolare e la compatibilità con attacchi standard lo rendono idoneo all’integrazione su impianti automatizzati. Può essere montato con pulegge o accoppiato a motori elettrici con facilità.

Trasporti

Può essere impiegato su veicoli industriali e mezzi leggeri per applicazioni ausiliarie di trasmissione, consentendo il collegamento semplice e migliorando l’efficienza operativa e la sicurezza meccanica. La predisposizione per attacco P80 facilita l’adattamento su impianti esistenti.

Specifiche meccaniche

Rapporto di riduzione: 1:23,6

Coppia nominale consigliata: fino a 80 Nm (da verificare in base all’applicazione)

Gioco angolare: ridotto per applicazioni di posizionamento

Velocità massima in ingresso: da definire secondo specifica motore e condizioni di lavoro

Efficienza nominale: elevata in condizioni standard di carico

Attacco: P80 compatibile con pulegge e flange standard

Temperatura operativa: adatta ad ambienti industriali, con lubrificazione adeguata

In fase di installazione è necessario verificare l’allineamento degli assi, il corretto serraggio dei fissaggi e il livello di lubrificante; seguire le indicazioni di montaggio per garantire prestazioni e durata ottimali.

Specifiche tecniche e materiali

Corpo riduttore: lega metallica trattata per resistenza meccanica

Ingranaggi: acciaio temperato e rettificato

Albero: acciaio trattato con finitura di precisione

Cuscinetti: a sfera e a rulli dimensionati per durata

Guarnizioni e tenute: materiali idonei per utilizzo industriale

Predisposizione: attacco P80 per pulegge e raccordi standard

Il design prevede facilitazioni per la lubrificazione e il montaggio su pulegge; la predisposizione P80 permette di collegare il riduttore a sistemi di trasmissione esistenti e di gestire l’innesto tramite frizioni meccaniche ove necessario.

Dimensioni e ingombri

Larghezza (W): 120 mm

Lunghezza (L): 95 mm

Altezza (H): 110 mm

Peso: 2,8 kg

Avvertenze d’uso

Non adatto a sovraccarichi continui oltre le specifiche indicate

Non utilizzare in ambienti con rischio di esplosione senza adeguata certificazione

Verificare la compatibilità dell’olio lubrificante e le condizioni di esercizio prima dell’impiego

Effettuare controlli periodici su fissaggi e lubrificazione per mantenere le prestazioni

Questo riduttore rappresenta una soluzione affidabile e versatile per chi cerca un prodotto professionale adatto a impieghi in ambito industriale, automazione e trasmissioni.
