Brand: CHIARAVALLI GROUP

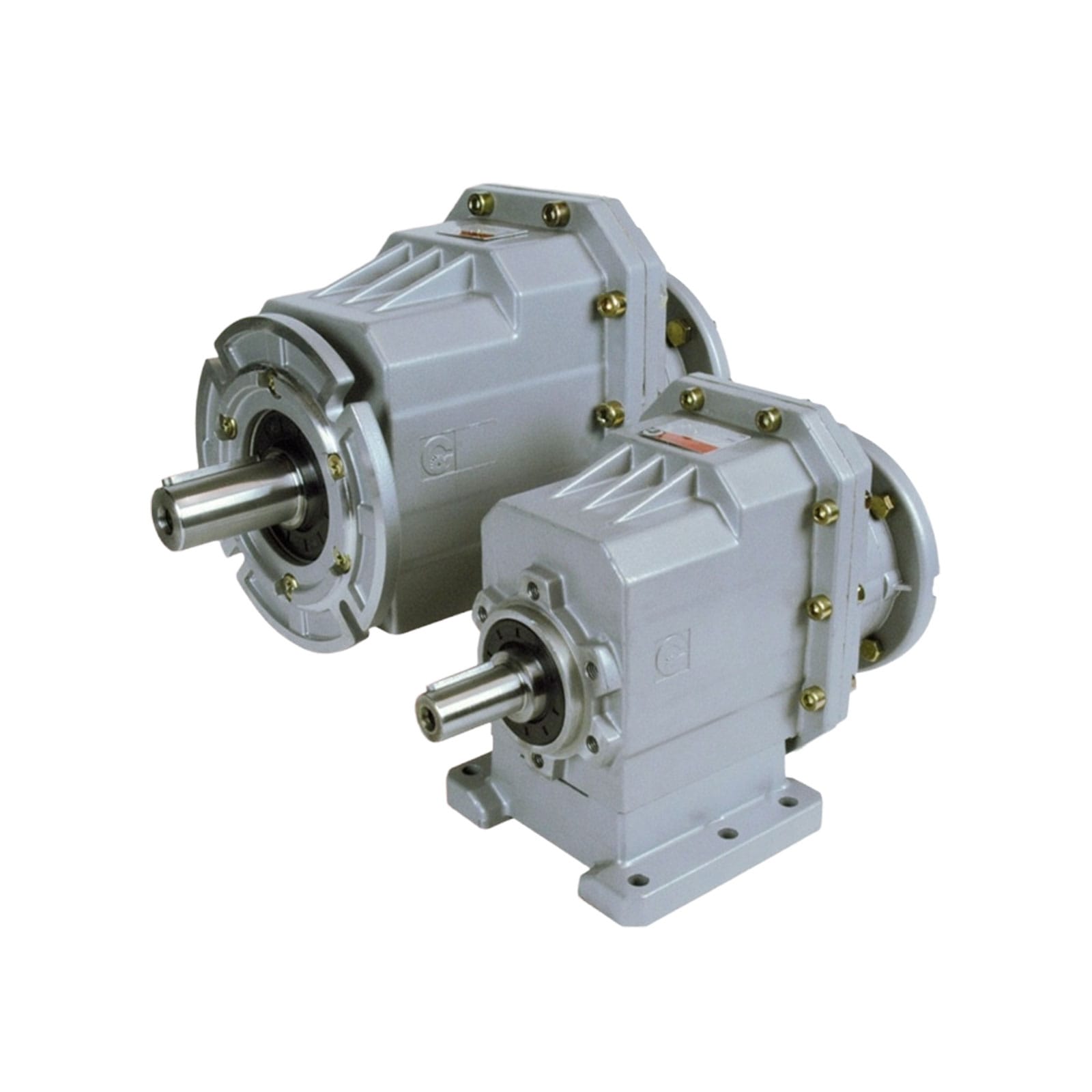

CHC 20 1:9,8 P80 Riduttore Chiaravalli

CHC 20 1: 9,8 P80 Riduttore Chiaravalli Riduttore di giri per applicazioni industriali, agricole e trasporti

Il Riduttore CHC 20 1: 9,8 P80 di Chiaravalli è un riduttore progettato per impieghi professionali nei settori industriale, agricolo e dei trasporti. È pensato per la riduzione del numero di giri e l’aumento della coppia in trasmissioni meccaniche e si caratterizza per la costruzione in ghisa, ingranaggi in acciaio cementato e buona resistenza all’usura. La predisposizione per montaggio con puleggia P80, la possibilità di accoppiamento diretto al motore e la lubrificazione a bagno d’olio lo rendono una soluzione versatile per molte applicazioni operative.

Caratteristiche principali

Riduttore con rapporto di riduzione 1:9,8

Rapporto di riduzione 1:9,8 (serie P80)

Coppia nominale fino a 120 Nm (valore indicativo; verificare modello specifico)

Albero di ingresso compatibile con Ø 20 mm (CHC 20)

Corpo in ghisa per buona rigidezza e smorzamento delle vibrazioni

Ingranaggi in acciaio cementato per elevata resistenza all’usura

Cuscinetti a rulli per carichi assiali e radiali

Lubrificazione a bagno d’olio con sfiato

Predisposizione per montaggio con puleggia P80 e flangia motore

Possibilità di installazione in diverse posizioni operative

Funzionamento continuativo con adeguata lubrificazione e raffreddamento

Attacchi e flange compatibili con standard industriali

Peso indicativo di 6,2 kg

Applicazioni del riduttore CHC 20 1: 9,8 P80

Industria

Adatto per trasmissioni su nastri trasportatori, macchine utensili leggere, sistemi di movimentazione e sollevamento. La predisposizione per puleggia e il corpo robusto permettono l’installazione su impianti con funzionamento prolungato.

Agricoltura

Indicata per l’utilizzo su macchine agricole come miscelatori, pompe non autonome e piccoli carri di trasferimento, purché le condizioni di carico siano compatibili e non vi siano materiali abrasivi in sospensione. Può essere integrata su macchine agricole tramite connessione con pulegge o giunti elastici.

Trasporti

Può essere impiegata su veicoli operativi, automezzi attrezzati e impianti montati su veicolo, consentendo un’innesto semplice tramite accoppiamento diretto o puleggia e migliorando praticità e sicurezza operativa.

Specifiche meccaniche

Rapporto di riduzione: 1:9,8

Coppia nominale: fino a 120 Nm (da confermare per variante)

Albero ingresso: Ø 20 mm

Albero uscita: compatibile con pulegge P80

Velocità massima di ingresso consigliata: 3000 rpm (verificare condizioni)

Fattore di servizio: da valutare in funzione del ciclo e del carico

In fase di installazione è necessario verificare l’allineamento degli assi, il corretto riempimento e controllo del livello dell’olio lubrificante; una manutenzione periodica preserva efficienza e durata del riduttore.

Specifiche tecniche e materiali

Corpo: ghisa sferoidale o ghisa grigia a seconda della versione

Ingranaggi: acciaio cementato e temprato

Alberi: acciaio legato, rettificato

Cuscinetti: a rulli e a sfere per carichi combinati

Guarnizioni: NBR per tenuta olio

Tenute: paraolio sugli alberi

Predisposizione: flangia/puleggia P80

La predisposizione per flangia e puleggia consente di collegare il riduttore a motori elettrici o a trasmissioni con giunti, facilitando l’installazione su impianti in funzione continua e permettendo cambi rapidi tramite giunto o cinghia secondo le necessità operative.

Dimensioni e ingombri

Larghezza (W): 140 mm

Lunghezza (L): 180 mm

Altezza (H): 160 mm

Peso: 6,2 kg

Avvertenze d’uso

Non adatto a funzionamento senza adeguata lubrificazione o a carichi d’urto eccessivi

Non idoneo per impiego in ambienti con rischio di esplosione senza opportune certificazioni

Evitare l’esposizione a particelle abrasive in sospensione o a liquidi corrosivi

Prima dell’impiego è necessario verificare la compatibilità dimensionale e il corretto accoppiamento con il motore

Questo riduttore rappresenta una soluzione affidabile e versatile per chi cerca un prodotto professionale adatto a impieghi in ambito industriale, agricolo e nel settore dei trasporti.
